近期，國網遼寧朝陽供電公司通過對泛在物聯網關鍵傳感元件技術及應用的持續探索，取得了良好的成效。

其中，應用于66千伏西郊變10kV線路的赫茲曼電力“相不對稱”IPS小電流接地故障檢測裝置屢次建功，自4月底投運以來，已先后5次成功檢測單相小電流接地故障，動作準確率達100%；

以下為故障發生時IPS小電流接地保護裝置動作報告：

第1次動作報告

5月19日及5月20日，西郊變發生10kV母線接地告警，IPS接地選線裝置上送故障信號。調度下令遙控拉開10kV高科線開關后接地故障消失；合上10kV高科線開關后接地故障再次發生。經處理，20日11時53分，西郊變10kV母線接地故障消除。

故障點照片

故障原因分析

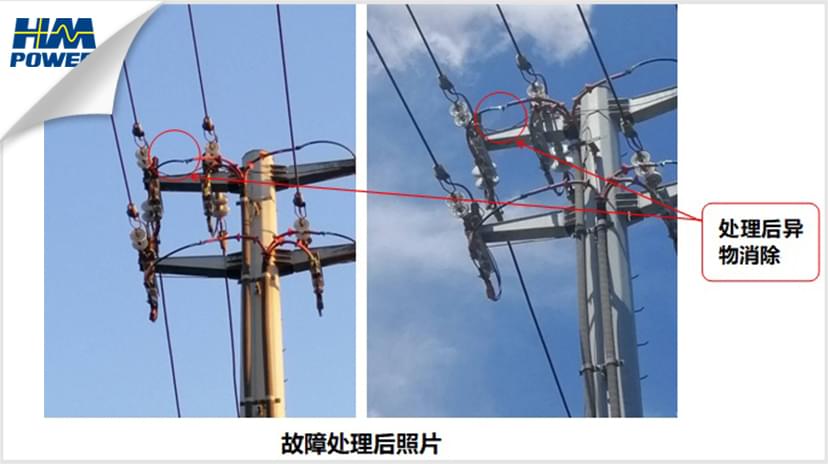

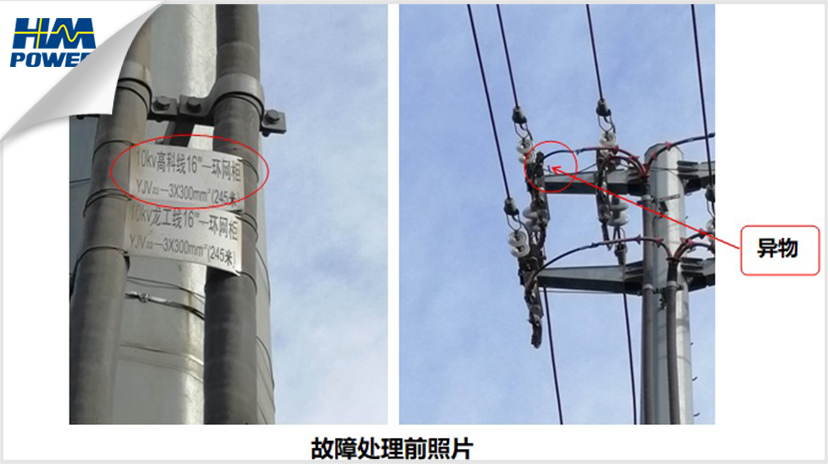

經巡線發現10kV高科線16號桿A相避雷器接線端子斷裂，引線脫落，造成線路A相接地。為減少負荷損失，降低停電影響，高科線停電選線正確后送出，由帶電搶修班帶電處理將接地故障點及時消除。

第2及第3次動作報告

5月30日，西郊變發生10kV母線接地告警，IPS接地選線裝置上送10kV西大營線及10kV市干線的接地故障信號。10kV西大營與10kV市干線兩處接地故障的發生時間僅相差270ms。

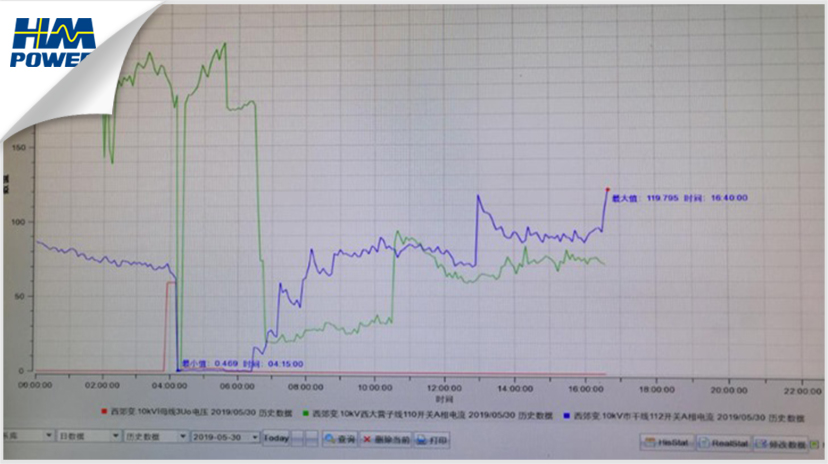

分析其故障波形，得知西大營線、市干線上均存在接地點。考慮西大營線、市干線同時接地且未跳閘，說明接地相別一致。拉開西大營線后，市干線接地電流增大，發展為相間故障繼而跳閘。

故障點照片

故障原因分析

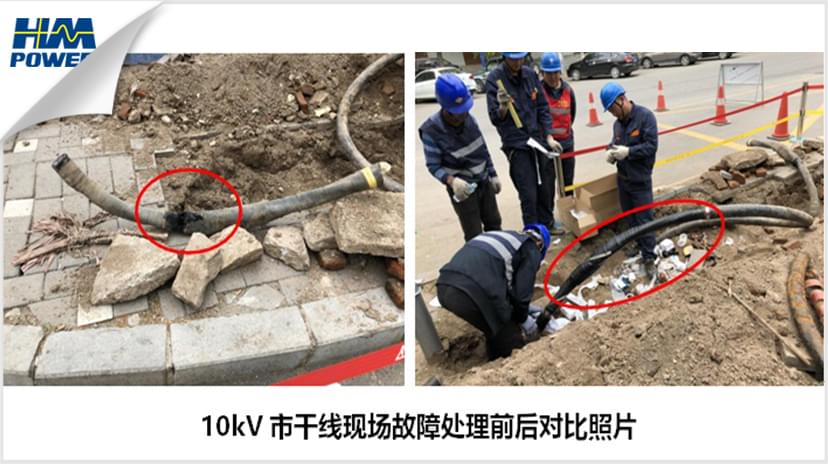

經檢查兩起故障均為中間接頭故障。

第4次動作報告

西郊變10千伏Ⅱ母線的西新線發生A相弧光接地故障，IPS選線正確。配電調度員拉開西新線出口斷路器，接地信號消失，再次合閘送電后，發展成相間故障，速斷保護跳閘。隔離故障后，10:15分恢復送電。

故障點照片

故障原因分析

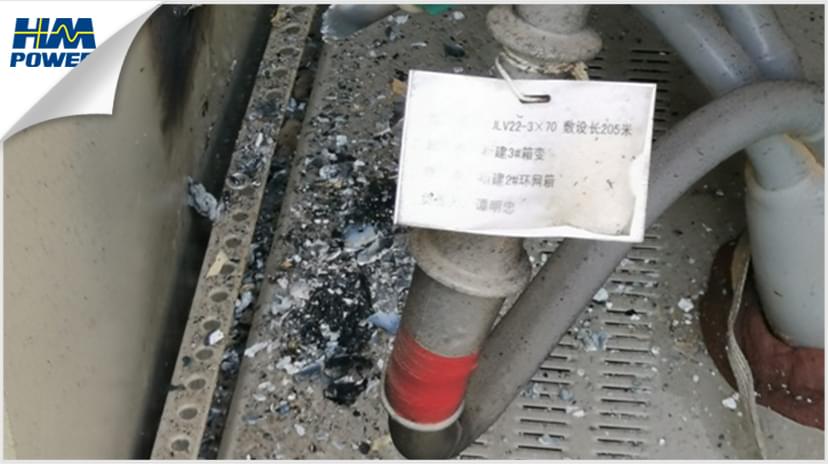

箱變進線柜A相電纜終端頭對箱體放電。

第5次動作分析報告

2019年7月11日，10千伏西哨線發生導線對樹枝放電接地故障，IPS動作正確。

故障點照片

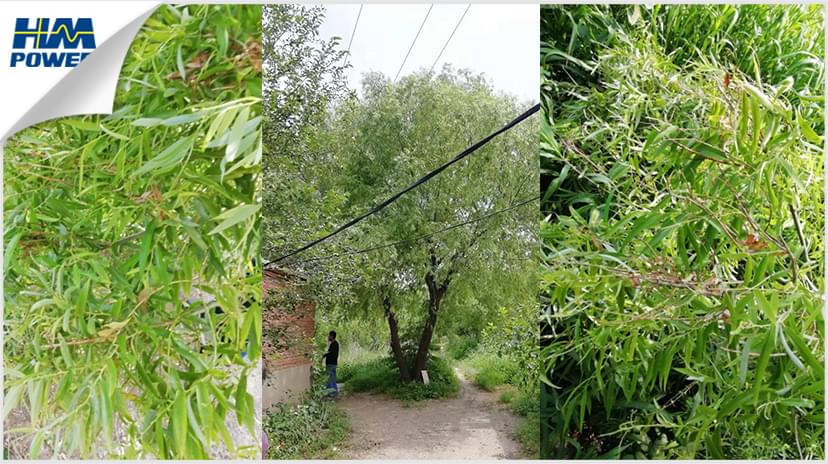

引發故障的柳樹及燒黃的樹枝葉

故障原因分析

柳樹樹梢距離導線太近，在風力作用下，導線對樹放電，三相導線下方的樹梢均有不同程度燒痕。故障連續發生2次，第1次持續1.67秒，第2次持續約10秒。

故障類型是導線對樹放電，簡稱：樹閃。故障性質為電弧放電。根據資料記載：樹閃接地故障的過渡電阻在數千歐姆到上百千歐之間，故障初始時刻一般大于3千歐姆。

自4月底投運以來的兩個多月內，西郊變電站IPS小電流接地保護裝置能準確檢測架空線接地、電纜中間接頭擊穿、弧光接地、及高阻接地等故障，表現出高可靠、高靈敏的特點。

目前，IPS小電流接地保護裝置已在北京北辛安饋線自動化、遼寧朝陽66kV西郊變接地檢測、海南三亞配電自動化系統等多個項目中投運。該技術適用于中性點經小電阻接地系統、中性點不接地系統、經消弧線圈接地系統、以及電纜網、架空線路及混合配電系統。

未來，赫茲曼電力期待能為泛在電力物聯網提供快速查找、準確判斷小電流接地故障的“電纜防火利器”，為提高配電網供電可靠性貢獻力量，助力“三型兩網”加快建設！

同時，我們也期待與更多行業伙伴攜手，打造穩定高效的配電自動化系統，不斷優化小電流接地故障檢測技術的實踐應用。
