一，簡介

高壓開關柜具有架空進出線、電纜進出線、母線聯絡等功能。主要適用于發電廠、變電站、石油化工、冶金軋鋼、輕工紡織、廠礦企業和住宅小區、高層建筑等各種不同場所。

二，組成

高壓開關柜應滿足"交流金屬封閉開關設備標準"的有關要求，由柜體和斷路器二大部分組成，柜體由殼體、電器元件（包括絕緣件）、各種機構、二次端子及連線等組成。

1、材料

        冷軋鋼板或角鋼（用于焊接柜）、鍍鋅鋼板（用于組裝柜）、不銹鋼板（不導磁性）、鋁板（不導磁性）、赫茲曼使用的是敷鋁鋅鋼板（更抗腐蝕、保護切割面）。

2.柜體的功能單元:

         主母線室（一般主母線布置按"品"字形或"1"字形兩種結構）、斷路器室、電纜室、繼電器和儀表室、柜頂小母線室。

3，電器元件

         柜內常用一次電器元件（主回路設備）常見的有如下設備:

         電流互感器簡稱CT、電壓互感器簡稱PT、接地開關、避雷器、隔離開關、高壓斷路器、高壓接觸器、變壓器、高壓帶電顯示器、絕緣件、高壓電抗器、負荷開關、高壓單相并聯電容器。

         柜內常用的主要二次元件（又稱二次設備或輔助設備，是指對一次設備進行監察、控制、測量、調整和護的低壓設備），常見的有如下設備：

         繼電器，電度表，電流表，電壓表，功率表，功率因數表，頻率表，熔斷器，空氣開關，轉換開關，信號燈，電阻，按鈕，微機綜合保護裝置等等。

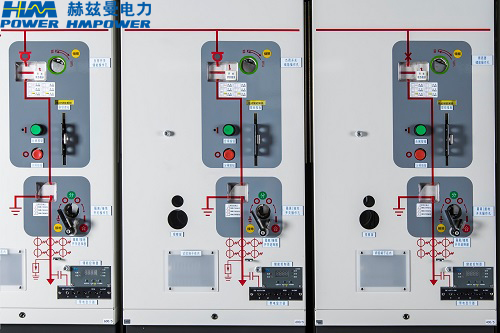

三，五防

1、防止帶負荷合閘

2、防止帶接地線合閘

3、防止誤入帶電間隔

4、防止帶電合接地線

5、防止帶負荷拉刀閘
