高壓開關柜應滿足"交流金屬封閉開關設備標準"的有關要求，由柜體和斷路器二大部分組成，柜體由殼體、電器元件（包括絕緣件）、各種機構、二次端子及連線等組成。

材料

冷軋鋼板或角鋼（用于焊接柜）、鍍鋅鋼板（用于組裝柜）、不銹鋼板（不導磁性）、鋁板（不導磁性）、赫茲曼使用的是敷鋁鋅鋼板（更抗腐蝕、保護切割面）。

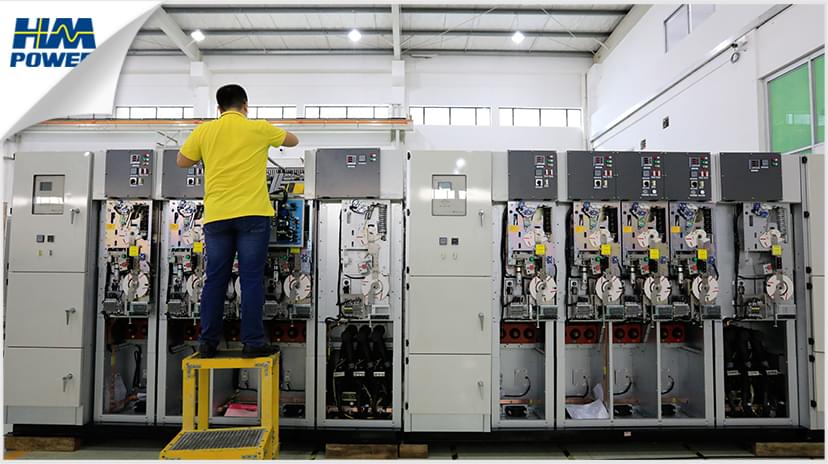

柜體的功能單元:

主母線室（一般主母線布置按"品"字形或"1"字形兩種結構）、斷路器室、電纜室、繼電器和儀表室、柜頂小母線室。

電器元件

柜內常用一次電器元件（主回路設備）常見的有如下設備:

電流互感器簡稱CT、電壓互感器簡稱PT、接地開關、避雷器、隔離開關、高壓斷路器、高壓接觸器、變壓器、高壓帶電顯示器、絕緣件、高壓電抗器、負荷開關、高壓單相并聯電容器。

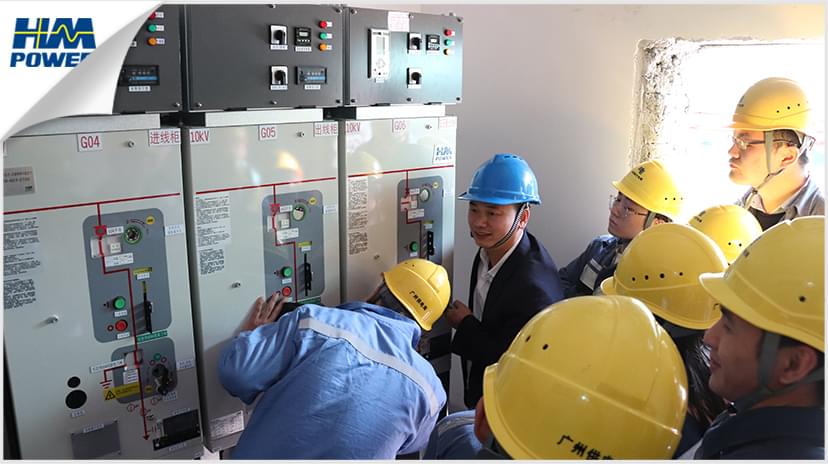

其中，XGN99型常壓密封空氣絕緣開關柜還包括真空斷路器、隔離/接地開關、隔離斷口視窗、自供電繼保、綜合繼保等等。

XGN99(SR-12)采用免維護固定式斷路器方案，滿足中國幅員遼闊、區域差異顯著并且復雜多樣的配電運行環境，是配電網升級改造的最優解決方案。

不僅適應歐洲電網，還適用于我國未來打造“三型兩網”，是堅強智能配電網、泛在電力物聯網的基礎設備，目前在南網、國網已有大規模應用。
