近日，由“鳥巢水立方”電氣總工程師李炳華老師主編，赫茲曼電力參編的國家標準圖集《超高層建筑電氣設計與安裝》14D801喜獲全國優秀工程設計行業標準設計獎！

隨著中國經濟的高速發展，各大城市紛紛建起地標式超高層建筑。超高層建筑的用電負荷較大，用電設備功能較復雜。因此，建筑電氣設計也比普通的高層建筑電氣設計更復雜，供電可靠性要求更高。美國是超高層建筑的發源地，上世紀初在紐約、芝加哥等地建成了許多被稱為“摩天大樓”的超高層建筑，超高層技術日臻完善，超高層建筑理念日漸成熟，并逐漸推廣到其他國家。我國超高層建筑得以快速發展，北京京城大廈、京廣大廈等超高層建筑為超高層建筑的發展積累了寶貴經驗。近年來，隨著建筑行業的日新月異，超高層建筑在國內蓬勃發展，北京的CBD（中央商務區）的國貿三期高度超過300m，上海陸家嘴的金茂大廈、環球金融中心建筑高度超過400m，正在建設中的上海中心和平安國際金融中心總高度超過600m。目前，我國在建的超高層建筑超過200棟，超高層建筑技術逐漸成熟，市場比較穩定，權威的國家級標準圖需求旺盛。

本套圖集綜合了近年來設計的超高層建筑，并對超高層建筑電氣相關專項課題進行了研究，系統、全面的提出了超高層建筑電氣設計的要點，對超高層建筑的電氣設計有針對性地做出了要求和規定，旨在為設計人員提供參考。

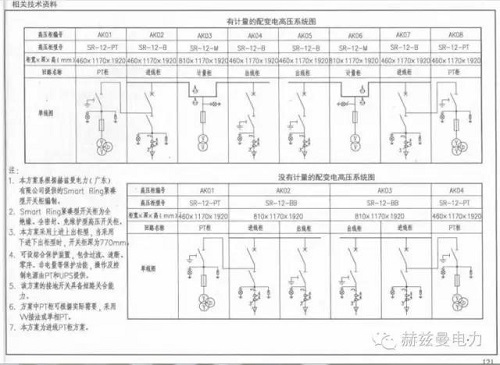

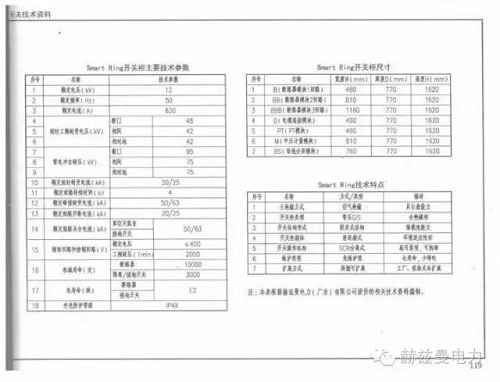

下圖為標準采納赫茲曼電力產品技術方案部：

一、本圖集編制過程

本套圖集由悉地（北京）國際建筑設計顧問有限公司與中國建筑標準設計研究院有限公司聯合編制，歷時兩年半。（2012.04.-2014.12）

二、編制內容

2.1 供配電系統：包括負荷分級、變壓器的內容指標、電源要求、高壓主結線簡圖及邏輯關系、高壓系統結構、高壓系統要求等內容，并通過工程示例進行說明。

超高層建筑中存在大量一級負荷中的特別重要負荷，在系統設計時，除正常電源外，還需設置自備電源作為應急電源或備用電源使用。

經過調研，建議超高層建筑的變壓器容量指標為80-140VA/m，該指標可用于方案階段的負荷估算。

2.2 配變電所：包括配變電所的設置要求、樓上的配變電所（分配電所一般設置在避難層和設備層）的設置要求、110kV變電所技術參數、10kV/0.4kV -35kV/10kV配電變壓器技術參數等。

建議樓上的配電所的三相變壓器容量不超過1250kVA，變壓器的高度不宜超過2.4m。

不推薦35kV的配電變壓器設在樓上的配電所，便于垂直運輸和減輕樓面負載。

2.3繼電保護及其電氣測量：包括主要配變電所和分配變電所高壓繼電保護和自動裝置配置、低壓配電保護和自動裝置配置、操作電源系統、配電裝置測量儀表配置等內容。

2.4自備電源：本圖集中的自備電源可用于應急、備用，并提出其設置要求，主要有高壓發電機組系統方案、低壓發電機組系統方案、高低壓發電組混合方案、自啟動柴油發電機組啟動信號、遠置散熱器方案等內容，并給出了各種方案的適用條件。

2.5 低壓配電及其控制：超高層建筑低壓配電方式設有低壓上供、下供、上下供等方案；低壓系統主結線類型有單母線分段、單母線分段+應急母線、單母線分段+應急母線+備用母線等，供使用者選用。

水系統（如消防泵、生活泵等）考慮長高壓方案和臨時高壓方案，并配有全壓啟動的消防傳輸泵控制電路圖。

2.6 電纜、電線選擇及線路敷設：包括線纜選擇原則、線路敷設要求、電纜電線選擇示例等內容。

2.7常用設備電氣裝置

2.8 電氣照明

2.9建筑物防雷、接地及安全防護：包括超高層建筑物防雷等級及措施、配變所及抵押柴油發電機組接地、高壓柴油發電機組接地、全樓等電位及接地干線系統等內容。

2.10智能化系統：包括信息設施系統、建筑設備管理系統、火災自動報警系統。建筑設備管理系統、智能化集成系統等內容。

2.11其他：包括電器設備垂直運輸、弱電間設備平面布置示意圖、安防監控中心布置圖、消防控制室布置圖，供使用者參考。

…………………………………………………………
