在小電流接地系統中分析小電流系統單相接地時的運行狀態，其不同于正常運行狀態的信息主要有2點：故障線路流過的零序電流是全系統的電流減去自身的電容電流，而非故障線路流過的零序電流僅僅是該線路的電容電流。故障線路的零序電流是從線路流向母線，而非故障線路的零序電流是從母線流向線路，兩者方向相反，或者說兩者反相。從小電流系統單相接地時與正常運行時，狀態信息的不同看，故障線路的判定似乎非常容易，然而事實并非如此，其原因主要有以下四點：

1、電流信號太小

小電流系統單相接地時產生的零序電流是系統電容電流，其大小與系統規模大小和線路類型(電纜或架空線)有關，數值甚小，經中性點接入消弧線圈補償后，其數值更小，且消弧線圈的補償狀態(過補償、欠補償、完全補償)不同，接地基波電容電流的特點與無消弧線圈補償時相反或相同，對于有消弧線圈的小電流系統采用5次諧波電流或零序電流有功功率方向檢測，而5次諧波電流比零序電流又要小20～50倍。

2、干擾大、信噪比小

小電流系統中的干擾主要包括2方面：一是在和發電廠的小電流系統單相接地保護裝置的裝設地點，電磁干擾大；二是由于負荷電流不平衡造成的零序電流和諧波電流較大，特別是當系統較小，對地電容電流較小時，接地回路的零序電流和諧波電流甚至小于非接地回路的對應電流。

3、隨機因素影響的不確定

我國配電網一般都是小電流系統，其運行方式改變頻繁，造成變電站出線的長度和數量頻繁改變，其電容電流和諧波電流也頻繁改變；此外，母線電壓水平的高低，負荷電流的大小總在不斷地變化；故障點的接地電阻不確定等等。這些都造成了零序故障電容電流和零序諧波電流的不穩定。

4、電容電流波形的不穩定

小電流系統的單相接地故障，常常是間歇性的不穩定弧光接地，因而電容電流波形不穩定，對應的諧波電流大小隨時在變化。

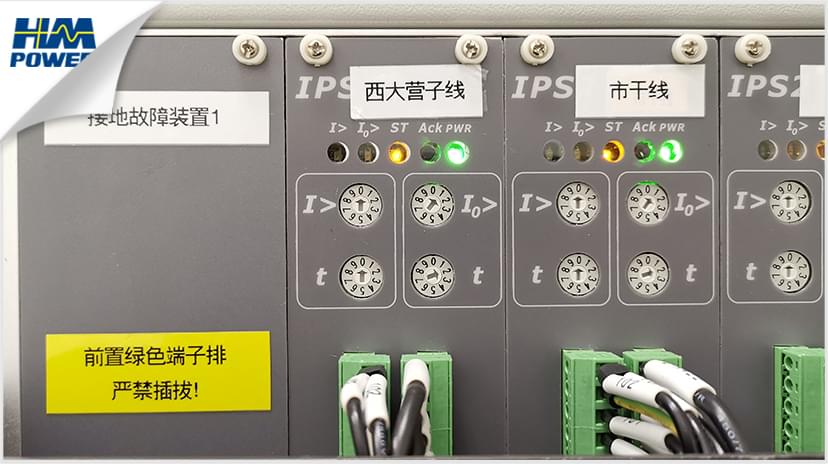

歡迎點擊右側在線客服了解更多赫茲曼電力IPS“相不對稱”小電流接地故障檢測裝置相關參數，或者撥打客服熱線：400-806-1138，赫茲曼電力強大的國際化運營團隊、經驗豐富的專家團隊、以及專業優秀的售后團隊熱情為您服務！
