赫茲曼電力的小電流單相接地故障檢測裝置，是基于三相電流“相不對稱”檢測算法原理的饋線單相接地故障檢測技術，實現10kV配網饋線單相接地故障的準確檢測。

三相電流“相不對稱”檢測技術考察的是電流量的變化，對電流互感器采樣到的電流數據，通過合適的信號處理方法得到理想的電流信號，通過“相不對稱”算法獲得有效的判據，實現饋線單相接地故障檢測，再通過就地信號燈報警顯示和無線網絡將結果上報主站，并通知運維班組相關故障信息。

以下小電流接地選線安裝方式示意圖

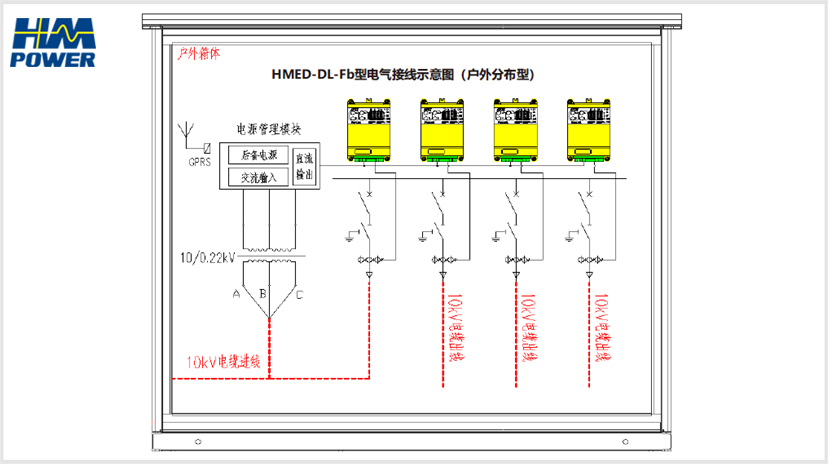

電線路分布型-戶外(HMED-DL-FB)安裝于戶外環網箱、戶外開閉所里面，安裝位置根據箱體內空間情況具體布置，電源取自一次系統線路PT，三相電流取自線路CT。具有告警/動作維電器輸出干接點。當發生故障后，高亮告警燈發出告警信號，可同時選擇跳開關離故障，支持無線通訊或者光纖通訊方式，上傳故障信息到后臺主站，通知運維人員。

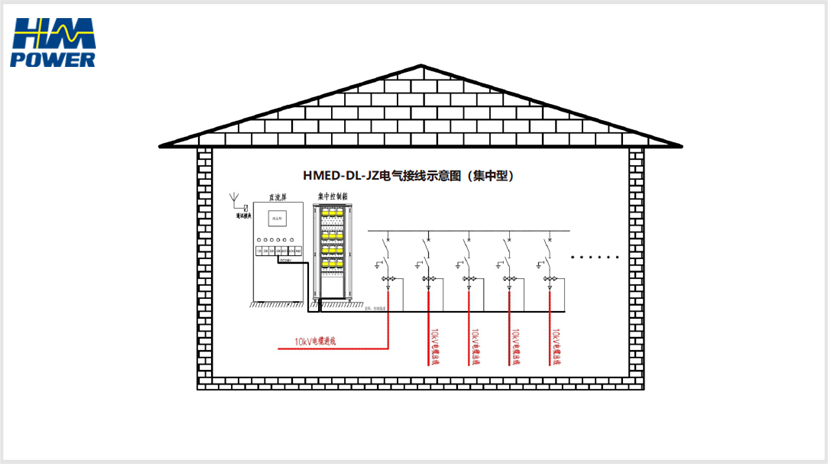

電纜線路集中型（HMED-DL-JZ）安裝于配電房，開關站內，集中安裝在立地式的IPS控制箱內，電源取自配電房內直流屏，三相電流取自線路CT。預留警告信號繼電器輸出干接點。當發生故障后，高亮警告燈發出警告信號，可同時選擇跳閘開關隔離故障，支持無線通信或光纖通訊方式，上傳故障信息到后臺主站，通知運維人員。

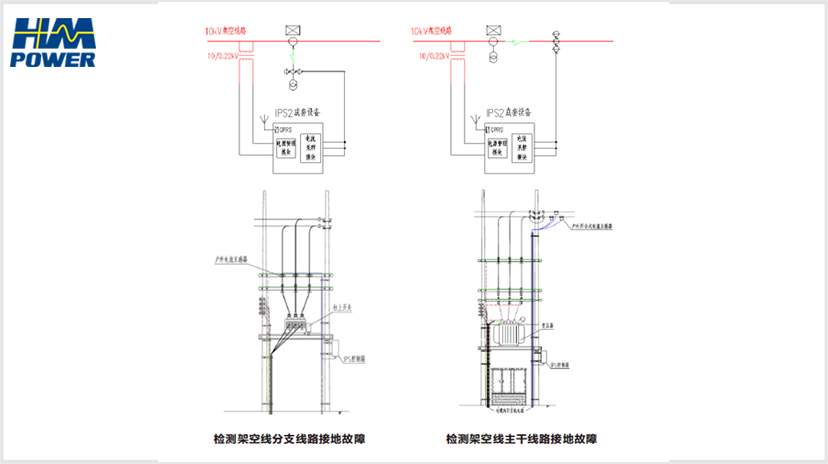

架空線A型(HMED-JK-A)適用于架空線路帶有斷路器/負荷開關的架空線路上，需要接入交流220V電源以及三相電流采樣信號，當發生故障后，高亮LED告警燈發出告警信號，可同時控制柱上斷路器路間離故障，也可選裝GPRS無線通訊設備，上傳故障信息到后臺主站，通知運維人員。

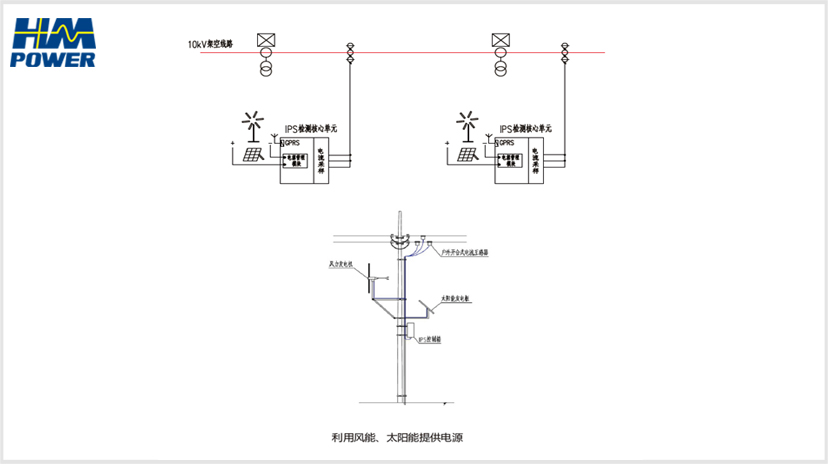

架空線B型(HMED-JK-B)適用于架空線路無斷路器/負荷開關的架空線路上，采用太陽能/風能取電，需要三相電流采樣信號。當發生故障后，高亮LED告警燈發出告警信?，可同時選裝GPRS無線通訊設備，上傳故障信息到后臺主站，通知運維人員。
